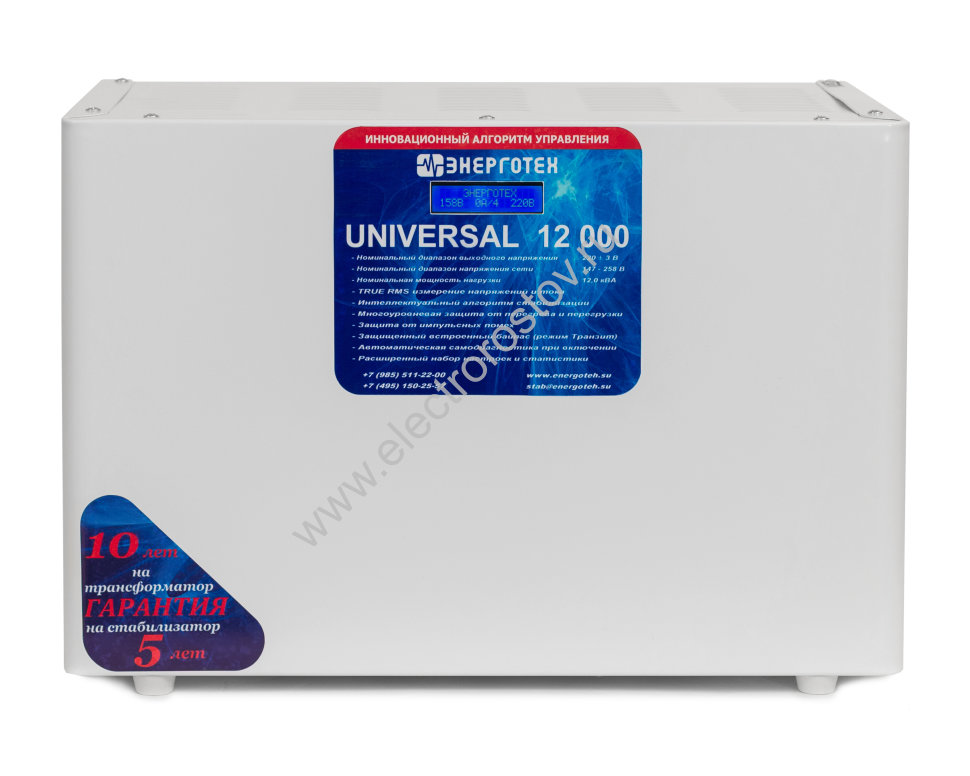

Прибор относится к автоматическим регуляторам ступенчатого типа. Его основным узлом является 36-ступенчатый автотрансформатор с тиристорным переключением. Параметры входного и выходного напряжения отображаются на индикаторе, расположенном на лицевой панели стабилизатора напряжения Universal. Для отключения питания используется автомат токовой защиты, обеспечивающий дополнительный контроль за характеристиками тока на входе. У модели предусмотрено два рабочих режима: «Стабилизация» и «Транзит». При стабилизации прибор производит регулировку входных параметров и поддержание необходимого напряжения. В аварийном режиме «Транзит» происходит отключение автотрансформатора, и потребитель получает ток на входе стабилизатора, однако при превышении порога допустимого напряжения подача электроэнергии прерывается.
Преимущества:
- сверхбыстрое реагирование на перепады напряжения;
- 36 ступеней стабилизации;
- оптимальное соотношение цены и надежности;
- диапазон стабилизации входного напряжения от 145 до 260 В;
- отклонение от заданных параметров не более 1,5 %;
- прочный металлический корпус;
- эффективная система принудительного охлаждения автотрансформатора;
- наличие защиты от перегрева и короткого замыкания.
Прибор предназначен для настенного и напольного размещения в помещении. Он рассчитан на круглосуточную эксплуатацию с непрерывным измерением параметров входного тока. Электронная модель бесшумна и удобна в использовании.
Стабилизаторы обеспечивают:
- автоматическое отключение от сети при повышении входного фазного напряжения свыше 280 В (225 В или 310 В для моделей ориентированных на пониженное — LV и повышенное — HV напряжение соответственно);
- неискаженную форму синусоидального выходного напряжения;
- работу во всем диапазоне нагрузок от холостого хода до максимальной нагрузки;
- стабилизацию выходного фазного напряжения на уровне 220 В ±1,5% при изменении входного фазного напряжения от 145 до 260 В (100÷210 В или 175÷290 В для моделей ориентированных на пониженное — LV и повышенное — HV напряжение соответственно), частотой 50 Гц;
- отображение входного и выходного напряжений;
- отображение кода ошибки в случае защитного отключения;
- защиту от короткого замыкания;
- защиту от превышения тока, с возможностью безопасной перегрузки на ограниченное время для пусковых токов электродвигателей;
- защиту от импульсных перегрузок по току в течение 10 мс с отключением на 1 минуту;
- режим «транзит»;
- защиту потребителей от перенапряжения в режиме «транзит» при повышении входного фазного напряжения свыше 265 В;
- выключение стабилизатора при перегреве силового трансформатора;
- отключение силовых ключей при перегреве в случае перегрузки;
- защиту от некорректного подключения стабилизатора;
- дополнительные возможности в «меню пользователя»: отображение нагрузки на выходе стабилизатора, регулировка пользователем защит на пониженное и повышенное напряжение, смещение точки стабилизации.
Мощность, кВА: 12;
Масса, кг не более: 27;
Рабочий диапазон входного напряжения: 175÷290;
Ток холостого хода: 0,5;
Габариты (Г×Ш×В): 220×345×420.
Общие технические характеристики:
Режим работы — Постоянный;
Количество ступеней регулирования — 36
Отклонение выходных напряжений ±%: 1,5;
Номинальный диапазон входного (сетевого) напряжения, В: 145÷260;
Номинальное выходное напряжение, В: 217÷223;
Предельно допустимый диапазон входного (сетевого) напряжения, В: 120 ÷ 280;
Время реакции на изменение напряжения, мс: 20;
Время реакции на аварийное изменение напряжения, мс: 20;
Температура срабатывания тепловой защиты, °C: 105.
