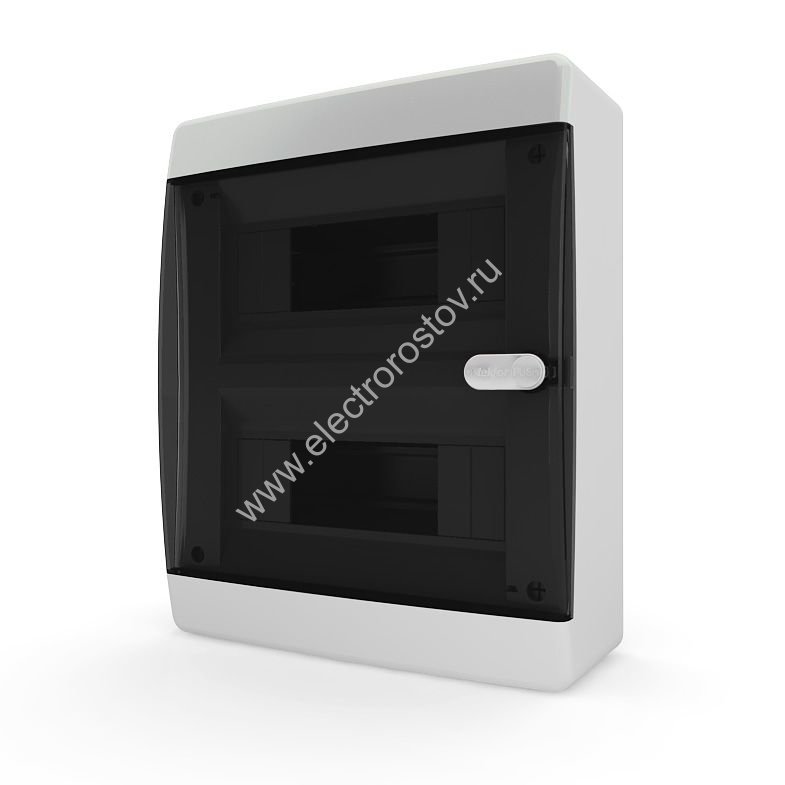

Предназначен для установки различных модульных устройств (автоматических выключателей, УЗО, дифференциальных автоматов, контакторов, реле), а также другого оборудования, предусматривающего возможность крепления на DIN-рейку.
Монтаж щита производится на поверхность стены. Степень защиты IP41 обычно является показателем для применения щита в местах, защищенных от попадания капель воды, внутри помещений, лишенных большого количества пыли. Установка на улице не допускается.
Преимущества:
- Дверца имеет возможность установки замка для ограничения доступа (приобретается отдельно).
- Благодаря пружинному микрозамку «нажимно-отжимного» типа, запирание и открывание дверцы производится простым нажатием.
- Конструкция щита позволяет без применения дополнительных устройств обеспечить пломбирование щита используя специальные места.
- Крышка оборудована пластиковыми быстрозакручиваемыми винтами.
- Выдавливаемые отверстия для подведения кабеля сбоку выполнены таким образом, чтобы сохраненить гладкой внешнюю поверхность щита.
- Максимальная высота модульных устройств для установки в щит — 53 мм.
- Межосевое расстояние между рядами — 115 мм.
- Клеммы N/PE защищены от прикосновения.
- Держатель клеммных шин может крепиться на специальных защелках.
- Щит соответствует стандартам ГОСТ Р 50827 (МЭК 670).
Комплектация:
В комплекте поставляются: оцинкованная DIN-рейка, две клеммных шины, держатель клеммных шин.
Тип: Щит пластиковый;
Способ монтажа: Навесной;
Количество рядов: 2;
Количество модулей: 18;
Наличие замка с ключом: Нет;
Класс защиты: II;
Материал: Термопласт;
Цвет дверцы: Прозрачный темный;
Цвет щита: Белый;
Диапазон рабочих температур, °C: -25 ÷ +60;
Степень защиты: IP41.
Габаритные размеры (ШхВхГ): 236х290х102.9 мм.
