Счетчики предназначены для однотарифного учета активной и реактивной электрической энергии и мощности, а также измерения параметров электрической сети в трехфазных трехпроводных и четырехпроводных сетях переменного тока с последующим хранением накопленной информации и передачей её в центры сбора данных систем АСКУЭ.
Счетчики предназначены для эксплуатации внутри закрытых помещений и могут быть использованы в местах, имеющих дополнительную защиту от влияния окружающей среды (установлены в помещении, в шкафу, в щитке).
Измерение, учёт, хранение, вывод на ЖКИ и передача по интерфейсам активной и реактивной электроэнергии нарастающим итогом;
Измерение параметров электрической сети:
- мгновенные значения активной, реактивной и полной мощности по каждой фазе и по сумме фаз с указанием направления вектора полной мощности;
- действующие значения фазных токов и напряжений;
- значения углов между фазными напряжениями;
- частота сети;
- коэффициенты мощности по каждой фазе и по сумме фаз.
Наличие многофункциональных импульсных выходов, в том числе с функцией управления нагрузкой;
Автоматическая самодиагностика с индикацией ошибок.

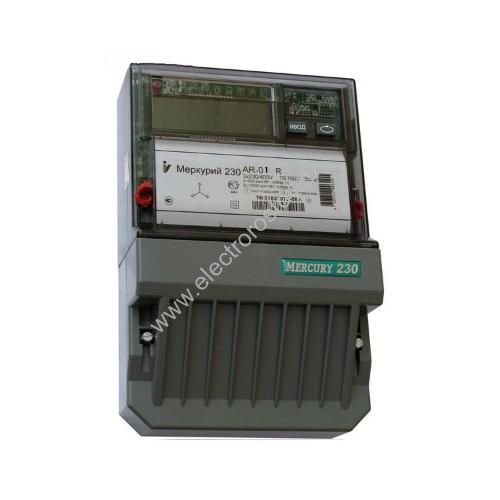

Условные обозначения: Меркурий 230 AR-0X R (C L):
А – учет активной энергии;
R – учет реактивной энергии;
ОХ — модификации, подразделяемые по току, напряжению и классу точности;
R – интерфейс RS-485 (С – CAN, L – PLC).
Активная / полная потребляемая мощность в каждой цепи напряжения счетчика при номинальном напряжении, Вт/В*А: 2 / 10;
Полная мощность, потребляемая каждой цепью тока, не более, В*А: 0,1;
Средний ток потребления от источника внешнего питания интерфейсов RS-485, CAN, мА: 30;
Сохранность данных при перерывах питания, не менее, лет: 10;
Межповерочный интервал, лет: 10;
Гарантийный срок эксплуатации, лет: 3;
Наработка на отказ, не менее, ч: 150 000;
Диапазон рабочих температур, °С: от -40 до +55;
Масса, не более, кг: 1,5;
Габариты (ДхШхВ), мм: 170x74x258.
Метрологические характеристики:
Класс точности счетчиков (актив. / реактив.):
• трансформаторного включения: 0,5S/1;
• прямого включения: 1/2.
Номинальное напряжение, В:
• трансформаторного включения: 3*57,7/100;
• прямого включения: 3*230/400.
Базовый / максимальный ток, А:
• трансформаторного включения: 5/7,5;
• прямого включения: 5/60; 10/100.
Макс. ток для счетчиков прямого включения в течение 10 мс: 30*I макс;
Максимальный ток для счетчиков трансформаторного включения в течение 0,5 с: 20*I макс;
Чувствительность при измерении активной энергии, А:
• трансформаторного включения: 0,005;
• прямого включения: 0,04.
