Реле времени циклическое РВЦ-08 ACDC24-240В Меандр5 671 руб.
Реле времени циклическое РВЦ-Р-15 АСDC24В/AC230В УХЛ4 Меандр3 781 руб.

Реле времени циклическое РВЦ-П2-22 ACDC24В/AC220В Меандр

Характеристики:
Производитель
Меандр
Предзаказ

4 124

Свыше 10 000 товаров

Большой выбор товаров в нашем магазине.

Бесплатная доставка

Бесплатная доставка по г. Ростов-на-Дону при заказе от 10 000 руб.

Поддержка

Наши консультанты всегда рады помочь Вам.

  • Описание
  • Характеристики
  • - Циклическое реле времени с раздельной регулировкой времени импульса и паузы;
    - Диапазон выдержки времени от 0,1с до 99ч;
    - Установка выдержки времени осуществляется с помощью двух декадных кнопочных переключателей;
    - 4 диаграммы работы;
    - 2 переключающие группы контактов 3А/250В;
    - Индикатор наличия питания и состояния встроенного реле;
    - Корпус шириной 22мм.

    НАЗНАЧЕНИЕ РЕЛЕ.
    Реле времени РВЦ-П2-22 предназначено для коммутации электрических цепей с предварительно установленными выдержками времени (паузы и импульса).

    КОНСТРУКЦИЯ.

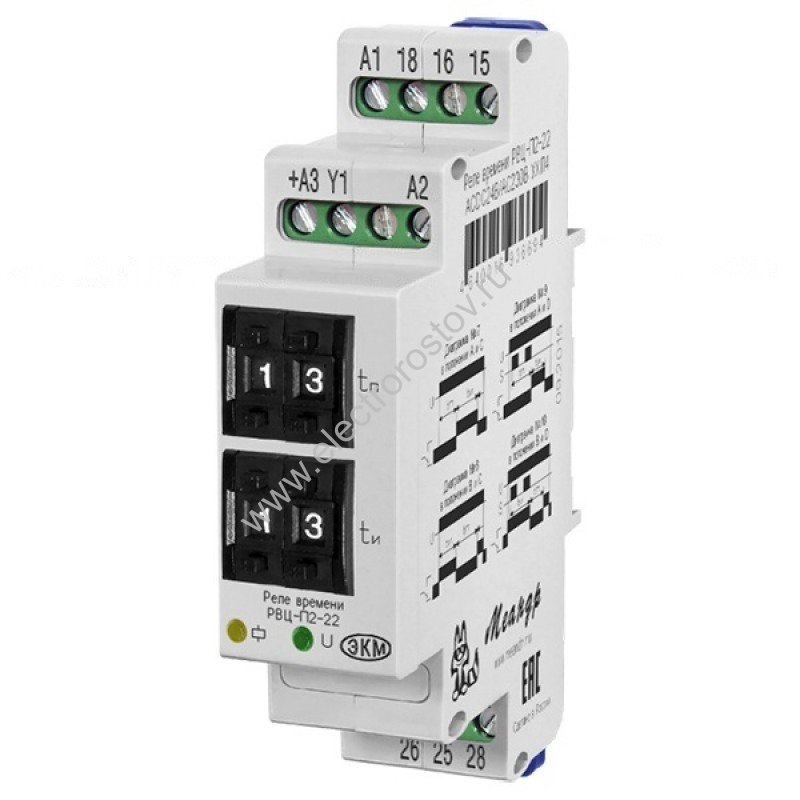

    Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность замки необходимо раздвинуть. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели реле расположены: кнопочный переключателя установки выдержки времени паузы tп (установка значений десятков 0-9 и единиц 0-9), кнопочный переключателя установки выдержки времени импульса tи (установка значений десятков 0-9 и единиц 0-9), зелёный индикатор включения напряжения питания «U», жёлтый индикатор срабатывания встроенного реле «». На боковой поверхности расположены два DIP-переключателя для выбора диапазонов времени паузы tп и времени импульса tи (переключатели 1-3) и диаграммы работы (переключатели 4).

    РАБОТА РЕЛЕ.
    Реле имеет 8 поддиапазонов выдержки времени паузы и 8 поддиапазонов выдержки времени импульса. Требуемая временная выдержка tп определяется путём умножения числового значения, установленного на переключателях «десятки» и «единицы» паузы, на множитель выбранного диапазона на DIP-переключателе выбора времени паузы. Временная выдержка tи определяется путём умножения числового значения, установленного на переключателях «десятки» и «единицы» импульса, на множитель выбранного диапазона на DIP-переключателе выбора времени импульса.
    Диаграмма работы реле определяется положением «4» DIP-переключателей паузы и импульса. Каждый из переключателей имеет две зоны установки. У DIP-переключателя паузы зоны «А» и «В», у DIP-переключателя импульса зоны «С» и «D». В зависимости от комбинации установленных переключателей выбирается одна из четырёх диаграмм работы реле.

    ВНИМАНИЕ: Смена диаграммы работы и множителей возможна только после снятия напряжения питания. Значения на переключателях «десятки» и «единицы», можно изменять при поданном питании на реле.
    В обесточенном состоянии замкнуты контакты 15-16 и 25-26. После подачи напряжения питания загорается зелёный индикатор «U» реле начинает отрабатывать выбранную диаграмму, во время отсчёта заданной выдержки времени зелёный индикатор «U» включается с периодичностью 0,5с. При включении встроенного реле включается жёлтый индикатор «» при этом контакты 15-16 и 25-26 размыкаются, а контакты 15-18 и 25-28 замыкаются.

    Скачать инструкцию к реле
    Информация скопирована с сайта meandr.ru
  • Параметр Ед.изм. РВЦ-П2-22
    Напряжение питания
    В АСDC24±10%, AC230±10%
    Диапазоны выдержки времени импульса и паузы   0,1-9,9с, 1-99с, 10-990с, 0,1-9,9мин, 1-99мин,  10-990мин, 0,1-9,9ч, 1-99ч
    Погрешность отсчета выдержки времени, не более
    %
    2
    Время готовности, не более
    с
    0,15
    Время повторной готовности, не более
    с
    0,1
    Время воздействия управляющего сигнала, не менее
    с
    0,05
    Диаграммы работы   7, 8, 9 ,10
    Максимальное коммутируемое напряжение В 400
    Максимальный коммутируемый ток: АС250В 50Гц (АС1)/DC30В (DC1) А 3
    Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1)
    ВА/Вт
    750/90
    Максимальное напряжение между цепями питания и контактами реле
    В
    АС2000 (50Гц - 1мин)
    Потребляемая мощность, не более ВА 2
    Механическая износостойкость, не менее
    циклов
    10х106
    Электрическая износостойкость, не менее
    циклов
    100000
    Количество и тип контактов   2 переключающие группы
    Диапазон рабочих температур
    0С
    -10....+55
    Температура хранения
    0С
    -40...+70
    Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)   уровень 3 (2кВ/5кГц)
    Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)   уровень 3 (2кВ А1-А2-+А3)
    Климатическое исполнение и категория размещения по ГОСТ 15150-69   УХЛ4
    Степень защиты реле по корпусу / по клеммам   IP40/IP20
    Степень загрязнения в соответствии с ГОСТ 9920-89   2
    Относительная влажность воздуха
    %
    до 80 (при 250С)
    Высота над уровнем моря
    м
    до 2000
    Рабочее положение в пространстве

    произвольное
    Режим работы

    непрерывный
    Габаритные размеры
    мм
    22х93х62
    Масса
    кг
    0,09
