Реле времени однокомандное РВО-26М ACDC 24-240В Меандр3 131 руб.
Реле времени программируемое, циклическое, двухканальное, F&F2 645 руб.

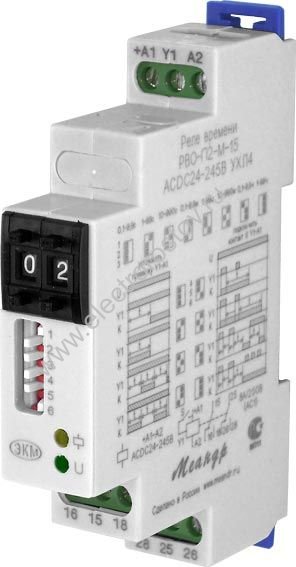

Реле времени однокомандное РВО-П2-М-15 ACDC24-245В Меандр

Характеристики:
Производитель
Меандр
Предзаказ

3 150 руб.

Свыше 10 000 товаров

Большой выбор товаров в нашем магазине.

Бесплатная доставка

Бесплатная доставка по г. Ростов-на-Дону при заказе от 5 000 руб.

Поддержка

Наши консультанты всегда рады помочь Вам.

  • Описание
  • Характеристики
  • - Диапазон выдержки времени от 0,1с до 99ч;
    - Установка выдержки времени двухдекадным кнопочным переключателем;
    - 8 диаграмм работы;
    - 2 переключающие группы контактов 8А/250В;
    - Индикатор наличия питания, цепи управления, исполнительного реле;
    - Корпус шириной 18мм.

    НАЗНАЧЕНИЕ РЕЛЕ.
    Реле времени РВО-П2-М-15 предназначено для выдачи команд в цепи схем управления через контакты реле после отработки установленной выдержки времени по заданному алгоритму работы. Реле применяется в системах автоматики, как комплектующие изделие.

    КОНСТРУКЦИЯ РЕЛЕ.
    Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку - DIN шириной 35мм (ГОСТ Р МЭК 60715 - 2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели реле расположены: два кнопочных переключателя установки выдержки времени (t) «десятки» и «единицы», DIP-переключатель для выбора диаграммы работы и временных поддиапазонов, зелёный индикатор включения питания «U», синий индикатор «Y1» наличия сигнала внешнего запуска, жёлтый индикатор срабатывания встроенного электромагнитного реле «».

    РАБОТА РЕЛЕ.
    Реле имеет 8 диапазонов выдержки времени. Соответствующий диапазон устанавливается с помощью DIP-переключателей 1, 2, 3. Время выдержки определяется, как значение установленное на кнопочных переключателях «десятки» и «единицы» и умноженное на коэффициент определяемый положением DIP переключателей. Диаграмма работы выбирается с помощью DIP-переключателей 4, 5, 6. При включении исполнительного реле, горит жёлтый индикатор «» и замкнуты контакты реле 15-18, 25-28. При отключении исполнительного реле жёлтый индикатор «» гаснет и замыкаются контакты 15-16, 25-26. При отсчёте установленной выдержки времени индикатор питания «U» загорается периодически. Сигнал внешнего запуска формируется путём замыкания сухого контакта S между клеммами «+А1» и «Y1», при наличии сигнала внешнего запуска загорается синий индикатор. Напряжение питания подаётся на клеммы «+А1» и «А2». При питании постоянным током «+U» всегда подключается на клемму «+А1».

    ВНИМАНИЕ: Для изменения диапазона выдержки времени или диаграммы работы реле необходимо выключить.

    Скачать инструкцию к реле РВО-П2-М15
    Информация скопирована с сайта meandr.ru
  • ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ РВО-П2-М-15
    Параметр
    Ед.изм.
    РВО-П2-М-15 ACDC24-245В
    РВО-П2-М-15 ACDC10-30В
    Напряжение питания
    В
    АСDC24-245
    ACDC10-30
    Диапазоны выдержки времени

    0,1-9,9с, 1- 99с, 10-990с, 0,1- 99мин, 10- 990мин, 0,1-9,9ч, 1- 99ч
    Погрешность отсчёта выдержки времени, не более
    %
    5
    Время готовности, не более
    с
    0,15
    Время готовности при повторном включении, не более
    с
    0,1
    Время воздействия управляющего сигнала, не менее
    с
    0,05
    Диаграммы работы

    1,2,7,8 и 4,12,28,29
    Максимальное коммутируемое напряжение
    В
    400 (AC1/2A)
    Максимальный коммутируемый ток при активной нагрузке АС250В 50Гц (АС1)/DC30B (DC1)
    А
    8
    Максимальная коммутируемая мощность: АС250В 50Гц (АС1) / DC30В (DC1)
    ВА/Вт
    2000/240
    Максимальное напряжение между цепями питания и контактами реле
    В
    АС2000 (50Гц  - 1мин)
    Потребляемая мощность, не более ВА 2
    Механическая износостойкость, не менее
    циклов
    10х106
    Электрическая износостойкость, не менее
    циклов
    100000
    Количество и тип контактов

    2 переключающие группы
    Степень защиты реле по корпусу/по клеммам

    IP40/IP20
    Диапазон рабочих температур
    0С
    -10...+55
    Температура хранения
    0С
    -40...+70
    Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)   уровень 3 (2кВ/5кГц)
    Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)   уровень 3 (2кВ А1-А2)
    Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата)   УХЛ4
    Степень загрязнения в соответствии с ГОСТ 9920-89   2
    Относительная влажность воздуха
    %
    до 80 (при 250С)
    Высота над уровнем моря
    м
    2000
    Рабочее положение в пространстве

    произвольное
    Режим работы

    круглосуточный
    Габаритные размеры
    мм
    18х93х62
    Масса
    кг
    0,075
