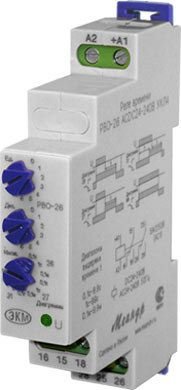

Реле времени однокомандное РВО-1М ACDC 24В/AC230В Меандр1 864 руб.
Реле времени однокомандное РВО-П2-М-15 ACDC24-245В Меандр4 893 руб.

Реле времени однокомандное РВО-26М ACDC 24-240В Меандр

Характеристики:
Производитель
Меандр
Предзаказ

5 674

Свыше 10 000 товаров

Большой выбор товаров в нашем магазине.

Бесплатная доставка

Бесплатная доставка по г. Ростов-на-Дону при заказе от 10 000 руб.

Поддержка

Наши консультанты всегда рады помочь Вам.

  • Описание
  • Характеристики
  • - Выдержка времени после отключения напряжения питания: 0,1-9,9с; 1-99с; 0,1-9,9мин; 1мин-99мин;
    - Установка выдержек времени осуществляется с помощью двух поворотных декадных переключателей;
    - 4 диаграммы работы;
    - 1 переключающая группа контактов 5А/250В;
    - Индикатор наличия питания;
    - Корпус шириной 13мм.

    НАЗНАЧЕНИЕ РЕЛЕ.
    Реле времени РВО-26М предназначено для формирования задержки на выключение встроенного реле после снятия напряжения питания (диаграммы работы 26 и 27) или для отработки установленной выдержки времени после подачи напряжения питания.

    КОНСТРУКЦИЯ РЕЛЕ.
    Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность замки необходимо раздвинуть. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели реле расположены: два поворотных переключателя для задания выдержки времени t (установка значений единиц 0-9 и десятков 0-9), зелёный индикатор включения питания «U». На боковой поверхности расположен DIP-переключатель для установки временного диапазона (переключатель 1, 2) и диаграммы работы (переключатель 3, 4).

    РАБОТА РЕЛЕ.
    Диаграмма работы и диапазон выдержки времени выбирается DIP-переключателем, расположенным на боковой поверхности. Для каждой диаграммы можно выбрать один из трёх (0,1с-9,9с, 1с-99с, 0,1мин-9,9мин) диапазонов выдержки времени, дополнительно для диаграмм 1 и 2 есть четвёртый диапазон 1-99мин. Требуемая временная выдержка t определяется путём умножения числового значения, установленного на переключателях “Единицы” и “Десятки”, на множитель выбранного диапазона на DIP-переключателе. Напряжение питания подаётся на клеммы «+А1» и «А2». Схема подключения реле приведена ниже и на корпусе прибора.

    ВНИМАНИЕ: В конструкции изделия применено поляризованное электромагнитное реле с двумя устойчивыми состояниями. Одиночные удары во время транспортировки могут привести к самопроизвольному переключению контактов. Неправильное положение контактов перед первым включением реле не является признаком дефектности реле. При первом включении исходное (выключенное) состояние контактов восстанавливается. Не устанавливать реле в зоне повышенной вибрации или рядом с приборами, вызывающими вибрацию при срабатывании (например, мощные пускатели и др.).

    Скачать инструкцию к реле РВО-26М
    Информация скопирована с сайта meandr.ru
  • ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ РВО-26М
    Параметр Ед.изм. РВО-26М
    Напряжение питания
    В
    АСDC24-240
    Диапазон выдержки времени
      0,1-9,9с, 1-99с, 0,1-9,9мин, 1-99мин (только для 1, 2 диаграммы работы)
    Погрешность отсчёта выдержки времени, не более
    %
    5
    Время предварительного пребывания реле под напряжением питания для обеспечения выдержки времени с заданной точностью
    с
    Время готовности реле (включения реле после подачи питания)
    с
    0,5
    Максимальное коммутируемое напряжение
    В
    400
    Максимальный коммутируемый ток при активной нагрузке: АС250В 50Гц (АС1)/DC30В (DC1)
    А
    5
    Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1)
    ВА/Вт
    1250/150
    Максимальное напряжение между цепями питания и контактами
    В
    АС2000 (50Гц - 1 мин)
    Механическая износостойкость, не менее
    циклов
    10х106
    Электрическая износостойкость, не менее
    циклов
    100000
    Количество и тип контактов

    1 переключающая группа
    Диапазон рабочих температур (по исполнениям)
    0С
    -25…+55 (УХЛ4)
    -40…+55 (УХЛ2)
    Температура хранения
    0С
    -40...+70
    Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)   уровень 3 (2кВ/5кГц)
    Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)   уровень 3 (2кВ +А1-А2)
    Климатическое исполнение и категория размещения по ГОСТ 15150-69   УХЛ4 или УХЛ2
    Степень защиты реле по корпусу/по клеммам   IP40/IP20
    Степень загрязнения в соответствии с ГОСТ 9920-89   2
    Относительная влажность воздуха
    %
    до 80 при 25°С
    Высота над уровнем моря
    м
    до 2000
    Рабочее положение в пространстве

    произвольное
    Режим работы

    круглосуточный
    Габаритные размеры
    мм
    13х93х62
    Масса
    кг
    0,056
